Как сделать уличный садовый камин своими руками

Каминопечь на видео.

Летние вечера на террасе или в беседке могут проходить за чашкой ароматного чая рядом с очагом открытого огня. Каминопечи из кирпича на открытом воздухе являются модным трендом последних двух лет. На сегодняшний день уличный камин представляет собой полноценный элемент ландшафтного дизайна. Уличные печи-камины служат для обогрева, приготовления пищи, жарки шашлыков и многих других целей. Садовый камин может обладать необычно декоративной отделкой, позволяющей его органично вписать в ландшафт территории. Можно с легкостью сделать садовый камин своими руками, а предложенная инструкция на данной странице упростит этот процесс.

Достаточно безопасные уличные камины для дачи получаются на базе огнеупорных материалов, поэтому их подобру следует уделить особое внимание. Печь садовый камин должна выдержит нагрузки и со стороны влияния атмосферных осадков, т.е. конструкции важно защищать гидроизоляцией. Более подробно эти моменты рассмотрим в статье. А пока предлагаем посмотреть садовый камин на фото в различных вариациях исполнения этой уличной печи.

Строим каминопечь из кирпича своими руками (с фото)

Каминопечи из кирпича своими руками становятся в последнее время все более популярными в возведении конструкциями. Многие подобные конструкции изготавливают из заводских деталей, предназначенных для дальнейшей самостоятельной сборки. Собрать уличный камин из кирпича сможет даже начинающий мастер, а готовая конструкция займет почетное место на дачном участке.

Строим поэтапно, поскольку не менее важную роль в подобной конструкции играет каминная часть. Печь, пристроенная слева по фасаду, топится дровами по принципу русской печи, но используется преимущественно для выпечки. С помощью различных печных аксессуаров на ней можно приготовить первые или мясные блюда.

Учитывая все заводские заготовки, вся конструкция вместе с печью имеет массу около 900 кг, а самая тяжелая деталь камина весит примерно 55 кг.

Масса камина без печи (только с прикаминным столиком) составляет около 600 кг. Подобную каминопечь сможет возвести любой домашний мастер даже без наличия заводских заготовок.

Руководствуясь чертежами, можно рассчитать и собрать уличный камин из кирпича своими руками за несколько дней. Посмотрите каминопечи из кирпича на фото – их конструкция проста и понятна:

В качестве материалов можно использовать обыкновенный керамический печной кирпич и цементно-песчаный раствор с небольшим содержанием цемента марки 150.

Масса наиболее облегченного варианта садового камина составляет примерно 170 кг. Большей легкости в данном случае удалось добиться за счет того, что верхняя надтопочная часть выполнена из листового железа толщиной 1 мм.

Для создания оригинальной конструкции камина с возможностью его трансформации в печь и обратно необходимо сделать приставную переднюю стенку с обычной топочной дверкой и полукруглой дверкой варочной камеры над ней. Далее представлены уличные камины из кирпича на фото, иллюстрирующих процесс их изготовления:

Садовые печи-камины с мангалом и барбекю для дачи своими руками (с фото)

Садовые камины с барбекю созданы для установки не под открытым небом, а под легкой крышей, они могут быть также с мангалом. Она позволит превратить обычную беседку в уютное место для пикника. Садовый мангал-камин не предусмотрен для получения тепла, поэтому продумывать дымообороты здесь нет необходимости. Главное, чтобы правильно отводился дым при жарке продуктов. Этого легко добиться путем соблюдения размеров: площадь сечения трубы должна составлять не менее 12% от площади входного отверстия топки.

Красивый внешний вид уличные печи-камины для дачи приобретают в результате отделки, зависит это от общих пропорций, качества используемого кирпича и архитектурных деталей. Арки в данной конструкции не предусмотрены, но вместо них имеются три удобные ниши. Благодаря отсутствию криволинейных элементов такое барбекю может легко сложить даже начинающий печник.

Возведение уличного камина своими руками необходимо начинать с устройства фундамента. Следует выкопать яму глубиной 40 см и на 50 см шире размеров будущей печи с каждой стороны. Затем нужно насыпать в нее мелкий песок без глины.

Сам фундамент представляет собой монолитную плиту толщиной 15 см. Он нуждается в армировании. Для этого рекомендуется использовать арматуру диаметром 10 мм, укладывая ее сеткой с ячейкой размером 15 см. На фундамент следует уложить слой гидроизоляции, в качестве которого можно использовать различные современные гидроизоляционные материалы или обычный рубероид.

После завершения подготовки основания можно приступать к кладке кирпича. Каких-либо особенностей кладка не имеет, создавая садовые камины с барбекю своими руками, ее следует проводить согласно порядовкам.

Необходимо обратить внимание на то, что первый ряд порядовки представляет собой ряд над уровнем пола беседки. Это может быть уже второй или третий ряд, все будет зависеть от высоты пола. Посмотрите, как строятся уличные камины на фото, чтобы составить общее представление об этом процессе:

Для возведения топки лучше всего использовать шамотный кирпич, поставленный на ложок (узкую боковую грань).

Распушку (утолщение на дымовой трубе) можно не делать. Место прохода трубы через крышу беседки следует обшить огнестойкими материалами, а снаружи накрыть жестяным фартуком. Чтобы дождь не протекал между фартуком и трубой, место стыка необходимо обработать жаростойким герметиком.

Готовую конструкцию можно оштукатурить или облицевать декоративным камнем. Далее можно посмотреть на фото, как отделать уличные печи-камины, демонстрирующих варианты декораций:

Как сделать уличный камин из камня своими руками: пошаговая инструкция с видео

Уличный камин из камня очень удобен в использовании и довольно практичен. Чтобы топка в такой конструкции могла выдерживать любые термические нагрузки, в нее вмонтирована шамотная каминная вставка. Карниз (выступающая часть перекрытия) вокруг каминной вставки облицовывают влагостойкими клинкерными плитами, которые отлично поддаются чистке.

Цемент и песок необходимы только для отливки фундамента. Соединение элементов конструкции осуществляют с использованием влагостойкого клеящего раствора, дюбелей и болтов. Дымоуловитель из листовой меди толщиной 1 мм и гриль-вставку, необходимые для использования камина в качестве жаровни, можно сделать самостоятельно или заказать в мастерской.

Для того чтобы сделать уличный камин, потребуются 5 бетонных плит (75 х 50 х 5 см), 2 бетонные плиты размером (50 х 50 х 5 см), 3 газобетонных блока (65 х 40 X 10 см), 1 шамотная каминная вставка для создания топки, минераловолокнистая плита, листовая медь толщиной 1 мм, латунный уголок (20 х 20 х 2 мм), полосовая латунь, 10 стальных оцинкованных кронштейнов (150 х 150 х 5 мм), облицовочные кирпичи (в том числе для задней стенки), 10 л клеящего раствора для газобетонных блоков, 15 л клеящего раствора для облицовочного кирпича и клинкерных плит, 20 клинкерных плит (20 X 20 см), медные заклепки с потайной головкой, винты, шурупы, дюбели универсальные, гипс, базальтовое волокно, вязальная проволока и пруток квадратного сечения (8×8 мм).

Перед тем как сделать уличный камин своими руками, необходимо начать обустройство площадки с закладки ленточного фундамента, глубина заложения которого зависит от местных условий (типа почвы, влажности, расположения участка и т. п.). Затем на фундамент следует уложить две бетонные плиты для мощения дорожек, которые будут являться основанием камина. Сделать качественный уличный камин своими руками поможет пошаговая инструкция, сопровождаемая видео – в нем показаны все технологически сложные моменты:

Цоколь сооружения должен быть устроен из газобетонных блоков, которые можно подогнать по размеру с помощью обычной пилы по дереву. Используя шпатель, клеящий раствор равномерным тонким слоем необходимо нанести на соприкасающиеся между собой поверхности и поставить блоки на плиты основания. В качестве перекрытия рекомендуется использовать две бетонные плиты, закрепив их с помощью дюбелей и шурупов на вертикально установленные газобетонные блоки цоколя.

На плиты перекрытия необходимо положить огнеупорную плиту из базальтового волокна, использующуюся в качестве теплоизоляционного слоя между перекрытием и каминной вставкой.

Элементы шамотной каминной вставки нужно разместить поверх теплоизоляции и временно соединить между собой вязальной проволокой. Вместо шамотной вставки можно использовать огнеупорный кирпич.

Три плиты для мощения дорожек необходимо соединить, используя дюбели и шурупы, в П-образный элемент, который располагают вокруг каминной вставки или шамотной кладки. Свободное пространство между очагом и ограждением должно быть заполнено минераловолокнистыми плитами. Затем можно переходить к облицовочным работам. На цоколь и ограждения с помощью зубчатого шпателя следует нанести клеящий раствор и вдавить в него лицевой кирпич. При необходимости кирпич можно слегка постукивать молотком.

Облицовка уличной печи кирпичом и изготовление дымоуловителя (с фото)

Поверхность карниза обычно облицовывают клинкерными плитами, а его кромки декорируют обрезанным в размер торца облицовочным кирпичом.

Во время облицовочных работ необходимо следить, чтобы швы между кирпичами были одинаковой ширины. После завершения кладки узкой кельмой нужно вдавить в швы раствор, чтобы они полностью были заделаны. Затем разгладить раствор, дать ему высохнуть, а после этого произвести расшивку швов.

После завершения работы с камином можно приступать непосредственно к изготовлению дымоуловителя. Заготовки из листовой меди толщиной 1 мм следует предварительно раскроить. Ширина всех припусков для создания бортов должна составлять 29 мм, а высота трубы — 50 см. Для ее изготовления понадобятся четыре заготовки шириной по 25 см каждая. На двух крайних заготовках слева и справа нужно аккуратно под прямым углом отогнуть кромки шириной 25 мм. После этого необходимо прикрепить колпак дымоуловителя к ограждению шамотной вставки. Вместо меди для дымоуловителя можно использовать и другой листовой металл (нержавеющую сталь или оцинкованное железо).

Для создания бортов тонкого листового металла необходимо зафиксировать заготовку между двумя брусками из твердой древесины, затем с помощью резинового молотка и монтажного бруска аккуратно отогнуть выступающую кромку. Затем на заготовках на одинаковых расстояниях друг от друга следует сначала произвести разметку, а после этого под заклепки просверлить отверстия диаметром 4 мм. У скрепленного дымоуловителя край колпака рекомендуется усилить, используя латунные уголки.

Сверху необходимо установить дымовую трубу квадратного сечения с флюгаркой. Ее можно просто надеть на колпак, но все-таки рекомендуется прикрепить, используя заклепки. В таком случае трубу точно не сдует ветром.

К ограждению топки дымоуловитель нужно зафиксировать с помощью стальных оцинкованных кронштейнов. Перед этим их нужно загнуть и прикрепить к колпаку заклепками длиной 12 мм. Для того чтобы правильно произвести разметку точек сверления отверстий под дюбели, колпак с трубой нужно приложить к камину, определить место будущего расположения кронштейнов, только после этого сделать разметку, снять колпак и просверлить отверстия. Затем колпак можно поставить и привинтить.

В очаге находится рама для подвески гриль-решетки и установки зольника. Для ее изготовления понадобятся стальные уголки. Их необходимо соединить друг с другом на винтах или с помощью сварки. В качестве опор для гриль-решетки рекомендуется к тыльному поперечному элементу рамы прикрепить два вертикальных элемента, выполненных из полосовой стали.

Кроме того, понадобится флюгарка, которая представляет собой колпак, венчающий дымовую трубу. Он необходим для предотвращения попадания осадков и птиц в устье трубы и для защиты ее от влаги.

Можно приобрести готовую решетку для приготовления жаркого, но можно сэкономить и самостоятельно сварить ее из отрезков стального прутка сечением 8×8 мм и длиной 540 мм каждый, предварительно изогнув их. Не стоит забывать о том, что два отрезка такого прутка понадобятся для рамки решетки, которую изготавливают в первую очередь, а затем на нее наваривают остальные прутки (примерно 18 штук). Вместо сварки можно использовать винты. После сборки решетку рекомендуется хромировать. К продольным элементам рамы сверху нужно прикрепить два таких же отрезка прутка, использующихся в качестве направляющих для выдвижного зольника. Расстояние между ними должно быть немного больше ширины зольника. Сам выдвижной зольник лучше всего изготовить из черной жести толщиной 1,5 мм.

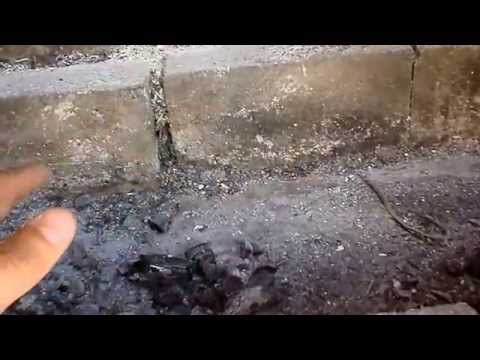

Посмотрите пошагово, как сделать уличный камин на видео, предложенном далее на этой странице:
