Предисловие
Заключительный этап любого строительства – возведение кровельных конструкций. Стропильная крыша каркасного дома позволяет с минимальными финансовыми вложениями увеличить значительно полезную и жилую площадь за счет организации подчердачного пространства.

Заключительный этап любого строительства – возведение кровельных конструкций. Стропильная крыша каркасного дома позволяет с минимальными финансовыми вложениями увеличить значительно полезную и жилую площадь за счет организации подчердачного пространства. Стропильная система крыши каркасного дома подразумевает под собой определённую схему возведения из стропил и балок перекрытия. Для их расчета можно воспользоваться специальными таблицами, расположенными на этой странице. С ним устройство стропильной крыши будет более понятным и простым в реализации на своем объекте. Возможные ошибки при строительстве в основном касаются не верного расчёта несущей способности. Поэтому в обязательном порядке нужно прочитывать шаг расположения стропил и деревянных балок перекрытия. В этом случае чертежи будут верными, а кровельные системы – устойчивыми даже к сильным порывам ветра.

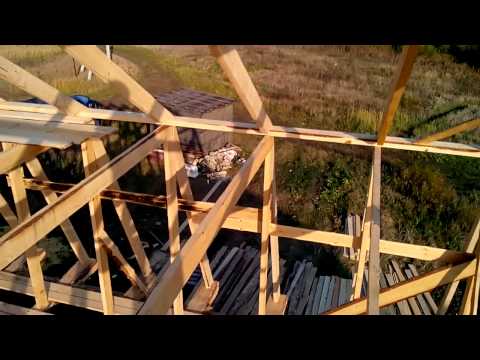

Устройство стропильной системы мансардной крыши

Устройство стропильной системы мансардной крыши следующее: она имеет 5 стропильных ферм, опирающихся на мауэрлаты и скрепленных с ними скобами и гвоздями. Детали ферм в соответствии с приведенными размерами изготавливают заранее, углы и выступающие части надлежащим образом запиливают, детали помечают и комплектуют. На дачном участке фермы окончательно сколачивают внизу и затем поднимают с помощью веревок (для этого потребуется участие 2—3 человек). Как вариант, на обрешеченную крышу террасы поднимают отдельные детали и окончательно собирают фермы уже наверху. Все детали ферм, подкосы и стойки выполняют из бруса 50 х 100 мм.

При устройстве стропильной мансардной крыши соседние стропильные ноги для жесткости крепят между собой раскосами из тонких брусьев или жердей. Раскосами из того же материала соединяют верхние углы и затяжки коньковой части ферм (крест-накрест через одну).

Стропильные ноги также укрепляют подкосами, которые опираются непосредственно на доски пола и крепятся к ним гвоздями. В связи с такой конструкцией подкосов и из-за того, что к правым поперечным подкосам крепятся кобылки для свеса крыши, обрешечивать крышу можно только после настила пола третьего этажа. Этот пол следует сразу крепить основательно, так как половые доски играют роль затяжки, удерживающей мауэрлаты от расхождения под действием вертикальной нагрузки на стропильные фермы. Вторая от крыльца и последняя стропильные фермы усилены стойками, которые одновременно являются деталями коробок двери балкона и рамы окна.

При устройстве стропильной системы крыши нужно учитывать, что сама кровля изготовлена из рулонного материала. Обрешетка выполнена сплошным настилом. Если есть возможность выбора материала, то тес для обрешетки желательно заготовить длиной 5400—5600 мм с учетом свеса длиной 450—500 мм, что намного ускорит и упростит работу по настилу крыши, к тому же последняя будет прочнее.

Намного меньше дерева уйдет на крышу, если крыть ее шифером. Вполне применим и другой вид кровельного покрытия, например, кровельное железо, оцинковка и т. п.

Таблицы расчета длины шага, сечения стропил и деревянных балок

Любая таблица стропил включает в себя сведения, помогающие спроектировать кровлю. Предложенная далее таблица расчета стропил избавит вас от множества ошибок. Для самостоятельного расчета параметров балок и стропил можно воспользоваться справочными материалами, представленными в таблицах «Подбор сечения деревянных балок», «Расстояния между балками перекрытий в зависимости от их сечения и пролета, мм», «Сечения стропил в зависимости от их длины и нагрузки», «Данные для расчета параметров стропил», «Соотношение между длиной стропил, толщиной и расстоянием между ними». Предельная длина стропил в таблице приведена с учетом фактической нагрузки в различное время года, в том числе и при массированном снежном покрове.

Таблица «Сечение деревянных балок при разной длине пролетов»:

Нагруз­ки, кг/ пог. м

Сечение балок при длине пролета, м

3,0

3,5

4,0

4,5

5,0

5,5

6,0

150

50×140

50×160

60×180

80×180

80×200

100×200

100×220

200

50×160

50×180

70×180

70×200

100×200

120×220

140×220

250

60х 160

60×180

70×200

100×200

120×200

140×220

160×220

350

70×160

70×180

80×200

100×220

120×220

160×220

200×220

Таблица «Деревянных балок и расстояния между ними в зависимости от их сечения и пролета, мм»:

Сечение балки, мм

Пролет, м



3,0

3,5

4,0

4,5

5,0

5,5

6,0

Чердачные перекрытия

Доски















50×160

1200

900

650

500

420

50×200

1850

1350

1050

800

650

550

450

80×180

2400

1750

1350

1050

850

700

600

Брусья















140×180

1800

148

1200

1050

150×200

2400

200

1650

1400

160×220

250

2000

1750

Междуэтажные (цокольные) перекрытия

Доски















50×160

800

600

450

50×200

1250

900

700

550

450

80×180

1200

1200

900

700

550

450

Брусья















140×180

1550

1200

1000

800

700

150×200

1650

1300

1000

900

160×220

2000

1700

1400

1100

Таблица «Сечения стропил в зависимости от их длины и нагрузки»:

Диа­метр бревна, мм

Высота досок для стропил при их толщине, мм

При удельной нагрузке на 1 пог. М длины стропил, кг

Высота досок, мм

Длина стропил, м

40

50

60

— 70

80

90

100

75

100

125

150

175

120

180

170

160

150

140

130

120

4,5

4

3,5

3

2,5

140

200

190

180

170

160

150

140

5

4,5

4

3,5

3

160

210

200

190

180

170

160

5,5

5

4,5

4

3,5

180

220

210

200

190

180

6

5,5

5

4,5

4

200

230

220

210

200

6,5

6

5,5

5

4,5

220



240

230

220



6,5

6

5,5

5



























Таблица «Расчета шага стропил и других технических параметров»:

Кровля

Уклон крыши

Вес 1 м2 кры­ши в кг (по горизон­тальной про­екции) Рк

гра­
дус

%

Коэф­фициент уклона крыши К

Отношение высоты к длине

Рулонная (толь, ру­бероид) однослойная

2-14

3—25

0,03—0,25

1/33-1/4

40

То же, двухслойная

8—14

15—25

0,15—0,25

1/7-1/4

35

Кровельная часть с одинарным фаль­цем, черная

14—60

25—180

0,25—1,8

1/4—1/0,6

20

То же, оцинкованная

14—60

25—180

0,25—1,8

1/4—1/0,6

20

Асбоцементные волнистые листы усиленного профиля

14—45

25—100

0,25—1,0

1/4—1/1

40

То же, обычного профиля

I8­-60

32—180

0,32—1,8

1/3—1/0,6

25

Тесовая

30—60

60—180

0,6—1,8

1/0,7—1/0,6

30

Драночная четырех­слойная

30—60

60-180

0,6—1,8

1/0,7—1/0,6

30

Черепичная ленточная

30—60

60—180

0,6—1,8

1/1,7-1/0,6

60

«Соотношение между длиной стропил в таблице, дополненной предельной толщиной и расстоянием между ними»:

Длинастропилной ноги, м

Расстояние между стропилами, мм

1100 1400

1750

2130

Толщина стропильной ноги, мм

Брус

Бревно

Брус

Брев­но

Брус

Брев­но

Брус

Брев­но

Меньше 3

80×100

0100

80×130

0130

90×100

0150

90×160

0160

От 3 до 3,6

80×130

0130

80×160

0160

80×180

0180

90×180

0180

От 3,6 до 4,3

80×160

0160

80×180

0180

90×180

0180

100 x 200

0180

От 4,3 до 5

80×180

0180

80 x 200

0200

100×200

0200

От 5 до 5,8

80 x 200

0200

100×200

0220

От 5,8 до 6,3

100 x 200

0200

120×220

0240
