Возводя в частном доме лестницы на второй этаж, комбинированным конструкциям предпочтение отдается так же часто, как и лестницам, построенным из однородного материала с единым типом креплений.

Возводя в частном доме лестницы на второй этаж, комбинированным конструкциям предпочтение отдается так же часто, как и лестницам, построенным из однородного материала с единым типом креплений. Среди самых распространенных конструкций, монтируемых своими руками, выделяют модульные лестницы и инженерным объекты, крепящиеся на больцах (больших болтах).

Комбинированные лестницы отличаются не только использованием различных материалов, но и сочетанием разных типов конструкций. Комбинирование дает уникальную возможность для возведения лестницы, не похожей ни на какую другую.

На этой странице представлено описание и особенности монтажа модульных лестниц и конструкций на больцах.

Монтаж сборной модульной лестницы на второй этаж своими руками (с видео)

Применение металлических элементов для несущих частей лестниц может разнообразить любые архитектурные решения. Наглядным примером является лестница со ступенями, уложенными по центральной каскадной балке (хребтовому косоуру), выполненная из отдельных металлических модулей.

Сегодня в продаже можно найти большое количество готовых модульных лестниц для частного дома. Чаще всего они базируются на хребтовом косоуре и производятся промышленным способом. Основой такой лестницы является универсальный модуль. Особой популярностью пользуются лестницы с шириной ступеней 690 мм и 840 мм.

Главным преимуществом лестницы на каскадной балке, собранной на универсальных модулях, является возможность регулировать высоту подступенка, ширину проступи, движение, уклон и вращение. Благодаря абсолютной гибкости модульной лестницы возможно осуществлять многочисленные конфигурации (с поворотом на 90° или на 180°) и, следовательно, появляется возможность ее монтажа практически в любое место. Часто используются размеры лестничного проема 2,28 х 0,76 м при высоте этажа 3 м.

Универсальный модуль комбинированной лестницы для дома состоит из двух частей, которые соединяются болтами. Так как отверстия под болты в одной из частей модуля произведены в виде сквозных пазов, появляется возможность сдвинуть эти части относительно друг друга.

Таким образом, при монтаже модульной лестницы в доме на второй этаж можно изменять ширину проступи. Но нужно учитывать, что фактическая ширина деревянной ступени останется неизменной. Благодаря универсальному модулю происходит изменение ширины проступи на плане, а также регулировка перехлеста ступеней.

С помощью универсального модуля можно выдвигать и задвигать ступени относительно друг друга, регулируя лестницу под определенную длину проема. Однако одновременно происходит изменение наклона конструкции: чем больше перехлест ступеней, тем меньше пространства занимает лестница и тем она круче. Один из элементов модуля сооружения является зажимным хомутом, с помощью которого можно регулировать вертикальный шаг лестницы (высоту подступенка). Преимуществом использования данного модуля является возможность монтажа лестничной конструкции при любой высоте этажа, но крутизна лестницы при этом снова будет меняться.

Как показано на фото, стойки ограждения модульной лестницы должны быть вкручены по резьбе в специальную деталь крепления, где уже имеется приваренная гайка:

Крепление осуществляется врезанием в тело ступени или может быть вынесено за ее пределы. Если длина ступеней составляет 690 мм, то ограждение лестницы следует сделать по выносному типу. Перила необходимо закрепить с помощью шурупов к подвижной детали, которая, в свою очередь, крепится к стойке ограждения на один болт, что делает возможным использование подобного узла при любом уклоне лестницы.

Можно использовать готовую модульную лестницу на второй этаж, в которой все болты спрятаны за специальными накладками, а детали произведены методом штамповки и литья. Но следует помнить, что такую лестницу можно сделать самим в домашних условиях. К тому же есть множество подручных средств для изготовления нехитрых деталей, с помощью которых можно спрятать болты и многочисленные сварные элементы.

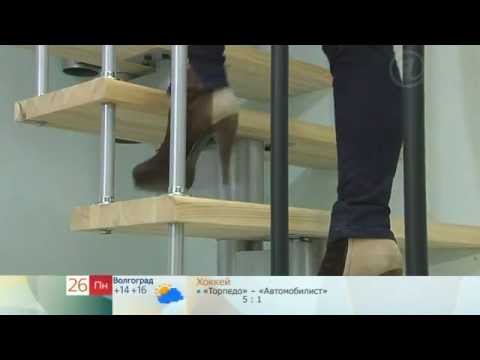

Посмотрите видео «Сборка модульной лестницы», где показано, как монтируется подобная конструкция:

Расчет и установка межэтажной модульной лестницы на каскадной балке

Перед тем как приступать непосредственно к установке модульной лестницы, следует выполнить расчет ее параметров. Для этого необходимо измерить длину и ширину лестничного проема, высоту этажа и толщину перекрытия. При расчете размеров забежных ступеней модульной лестницы, которые формируют поворот лестницы, нужно воспользоваться графическим методом пропорций. Затем необходимо начертить макет на миллиметровой бумаге в нужном масштабе.

Главной деталью в конструкции каскадной балки являются две трубы, вставленные друг в друга. Они должны быть подобраны таким образом, чтобы внутренний диаметр одной из них был равен внешнему диаметру другой.

Для возведения модульной межэтажной лестницы предпочтительнее выбирать трубы диаметром не менее 100 мм. При сборке нужно обратить внимание на то, чтобы они с предварительной смазкой плотно входили одна в другую без нагревания, при этом не должен образовываться зазор. Высота трубы меньшего диаметра составляет не больше двух высот трубы большего диаметра, которая равна высоте подступенка. После того как трубы будут подобраны, их необходимо сварить между собой. Унифицированные узлы, из которых монтируется несущая каскадная балка, называются модулями.

Посмотрите на фото – ступени модульной лестницы на второй этаж должны быть зафиксированы с помощью болтов через стальную пластину, которая приваривается к трубе модуля:

Вместо стальной пластины можно использовать уголки или другие профили. Гнезда под болты рекомендуется закрыть деревянными пробками на клею.

После предварительной сборки каскадной балки модульной лестницы можно рассмотреть разные варианты кривизны лестничной конструкции. Независимо от того, на какой угол будет повернуто сооружение, средняя линия движения останется прежней. Но следует учитывать, что во время подъема по криволинейной лестнице происходит отклонение идущего от центральной линии. Для этого используют трапециевидные ступени, сохраняя необходимые размеры ширины проступи в узкой и широкой части ступени. Чтобы придать лестнице статическую стабильность, после сборки элементов каскада модули рекомендуется скрепить между собой с помощью болтов, специальных шпилек или с применением сварки.

Как собрать легкую самонесущую модульную лестницу

Легкие самонесущие конструкции из различных труб «произошли» от лестниц на тетивах, несущим элементом в которых частично выступали перила. В загородном доме такие модульные лестницы могут использоваться как вспомогательные, а в дачных домах — как основные. Они просты в изготовлении, быстро и легко собираются, демонтируются и переставляются на любое другое место.

Чтобы избежать скручивания поворотных лестниц при внешних нагрузках, необходимо подпирать междуэтажную площадку с помощью стоек или осуществлять крепеж непосредственно к стене дома. Узлы нижнего и верхнего закрепления лестницы также следует выполнять индивидуально. Для этого рекомендуется воспользоваться стойками либо прикреплять детали с помощью болтов к балкам перекрытия этажей.

Модули косоура лестниц различаются по качеству используемых при их производстве материалов. Применение низкокачественного металла, например, может привести к прогибанию лестницы в процессе эксплуатации. Высококачественные металлические детали должны быть достаточной толщины, а деревянные элементы конструкции не должны иметь каких-либо трещин или сколов.

Как же собрать легкую самонесущую модульную лестницу? Сборка такой конструкции, как правило, начинается сверху. Сначала необходимо произвести крепление финишного модуля к балке перекрытия. При этом следует учитывать все отступы, которые напрямую зависят от выбранной ширины ступени, подходящей высоты ее подъема и параметров перекрытия пола. Если толщина перекрытия достаточная, то можно осуществлять крепеж на один подъем ниже уровня пола верхнего этажа. Если же перекрытие тонкое, то монтаж следует производить вровень с уровнем пола верхнего этажа.

При устройстве модульной легкой лестницы не стоит забывать о соблюдении уровня. Крепежные элементы должны использоваться по разметке, а выбирать их следует в зависимости от свойств перекрытия, стены или другого места, куда будет производиться крепление пятки модуля. Это могут быть, например, обычные распорные анкеры или другие крепежные изделия.

После закрепления финишного модуля можно переходить к соединению с остальными модулями. Через отверстие следует вставить элемент и на нужной высоте поджать болты. Необходимо следить за тем, чтобы крепежные зажимные болты находились на одном уровне с отверстием. Поджимать болты лучше всего неполностью, так как в процессе монтажа может возникнуть необходимость внесения коррективов. Не стоит забывать о выравнивании по уровню.

На данном этапе сборки штифтами можно пока не заниматься или выборочно осуществлять их зажим. Все будет зависеть от конкретной ситуации. Например, производить зажим необходимо, если будет уходить наклон или пропадать уровень. Таким образом, поэтапно получится выстроить и поджать модули по выбранной траектории. Необходимо помнить и о соблюдении уровня, выбранной высоты подъема ступени, а также отступов. Для создания обязательного зазора ступени дополнительный отступ от стены должен составлять примерно 10-15 мм. Если лестница имеет забежные ступени, рекомендуется воспользоваться шаблонами, чтобы накладывать их на модули. Это обеспечит правильную дальнейшую фиксацию ступеней на пятку крепления модуля.

Далее следует прикрепить стартовый модуль к полу с использованием анкеров.

Затем необходимо перейти к поджиму модулей между собой. При этом лучше всего использовать четыре болта модуля и пару штифтов.

После поджима модулей можно приступать к установке опор. Они, как правило, монтируются или в процессе работы, или после выстраивания и поджима всех модулей. В местах, определенных согласно чертежу или плану, следует установить и закрепить опоры. Столб, представляющий собой опору, должен быть подрезан на необходимую высоту и закреплен на 3-4 анкера через пятку крепления в пол.

С помощью раздвижной опорной муфты можно дополнительно регулировать высоту, тем самым приводя плоскость ступеней к нужному уровню.

Для установки локтя-опоры нужно сначала произвести примерку, вытянуть колено до необходимого размера, закрепить к стене на четыре крепежных элемента, затем поджать штифты. Локоть при этом следует монтировать с небольшой натяжкой к модулю. Во время установки опор обязательно нужно перепроверять уровень модуля, связанного с опорой.

Таким образом, локоть и модуль будут являться единым элементом, а любые прогибы практически исключены.

Если в это время будет заметно отсутствие уровня или уход наклона на любом из модулей, то следует применять все шесть точек зажима каждого элемента. Возможно, понадобится произвести ослабление или, наоборот, пережатие до максимума какого-либо из зажимов.

Далее можно переходить непосредственно к установке ступеней, начиная или с верхнего модуля, или с забежной ступени.

В случае начала монтажа с верхней ступени рекомендуется ориентироваться именно на нее, сохраняя уровень для остальных нижних ступеней. Крепеж необходимо производить на саморезы, предназначенные для кровли.

Из-за дополнительной усадки каркаса в ходе установки ступеней модульной сборной лестницы возможен уход уровня. Поэтому при использовании крепежных уголков нужно следить за уровнем. Для правильного крепежа уголков необходимо сначала произвести примерку к ступени, затем зафиксировать и закрепить уголок к стене анкерами, после чего следует зажать все остальные крепления.

Если все этапы сборки были осуществлены правильно, то расположение нижнего модуля должно соответствовать тому, что показано на плане.

При сборке модульной лестницы нужно иметь ввиду, что примерно через пару недель после монтажа каркаса и ступеней будет наблюдаться усадка, поэтому по истечении этого времени следует проверить и еще раз подтянуть крепежные элементы.

Заключительным этапом является замер ограждения. Оно должно просчитываться отдельно, после монтажа каркаса и ступеней.

Ограждение может быть любым как по форме, так и по материалам — все зависит от выбранного дизайна.

На этом видео показана сборка такой модульной лестницы:

Возведение лестниц на больцах на второй этаж своими руками

Комбинированные лестницы на больцах идеально подходят для жилых интерьеров в стиле хай-тек. Название такого вида лестницы произошло от основного конструктивного элемента: по-немецки слово «больц» означает «болт».

Особенности конструкции заключаются в том, что ступени крепятся непосредственно к навесным балясинам (очень крупным болтам) и практически держатся на поручнях.

Полностью открытая лестница на второй этаж на больцах без подступенков отличается легкостью и «прозрачностью». В отличие от конструкций с внешним косоуром, у лестниц на больцах система крепежа ступеней незаметна. Каркас как таковой здесь отсутствует. В его роли выступают ступени и больцы, поэтому создается впечатление, что лестница как будто парит в воздухе. Большим преимуществом лестниц на больцах является то, что они пригодны для ремонта. Каждую из ступеней можно демонтировать и заменить, практически не затрагивая соседних.

Количество возможных вариантов комбинированных лестниц на больцах огромно. Выбор во многом определяется не только предпочтениями в дизайне, но и особенностями расположения внутренних стен и планировкой помещения. Лестницы на больцах отличаются конструкциями. Они бывают полностью с опиранием ступеней на больцы, с опиранием одной стороной на больцы, а другой на тетиву, косоур или стену.

Обратите внимание на фото – при возведении лестниц на больцах можно использовать комбинированные варианты, когда в начале конструкции ступени опираются на тетиву или косоур, а затем переходят в марш без косоуров:

Чаще всего одна сторона ступеней крепится на больцах к поручню ограждения лестницы, а другая опирается на тетиву или косоур, который располагается вдоль стены.

Есть вариант лестницы на больцах, возводимой своими руками, и с опиранием ступеней на стену с использованием специального крепежа, также именуемого больцами. Опирать эту сторону деревянных ступеней непосредственно на стену не рекомендуется, так как в этом случае возникнет необходимость в защите от увлажнения с целью предотвращения загнивания.

Замоноличивание ступеней в стену приводит к акустической однородности конструкции. Ударная звуковая волна будет переходить на стены, и в ночное время гул шагов будет слышен по всему Дому.

Первым этапом при строительстве лестницы на больцах с пристенной тетивой является изготовление самой тетивы. Для того чтобы правильно определить размеры частей тетивы графическим способом, на прочерченных разрезах лестницы необходимо соединить линией точки а, b, с, d, е, f. Рядом с образовавшимися новыми линиям следует провести параллельные линии к нижним кромкам ступеней. Далее тетивы нужно измерить и перевести в необходимый масштаб.

С помощью данного метода можно спроектировать тетиву, которая располагается заподлицо к ступеням. Если, согласно дизайнерской задумке, возникнет необходимость в выступании тетивы выше ступеней, то ее ширину рекомендуется увеличить на соответствующее расстояние.

Как бы то ни было, при вычислении размеров элементов лестницы (тетивы, ступени, балясины и т. д.) необходимо производить припуски на распиловку и другие столярные работы.

Затем следует провести разметку частей тетивы под ступени. Главным отличием лестницы на больцах и тетиве от лестниц на двух тетивах заключается в том, что в первом варианте возможно боковое смещение ступеней — выпадение их из пазов тетивы.

Чтобы этого избежать, ступени лестницы необходимо жестко прикреплять к тетиве. После разметки, сборки и установки тетивы на место можно переходить к монтажу опорных балясин. Опорные стойки должны быть очень прочно и надежно закреплены, так как именно они примут на себя половину веса лестницы и передвигающихся по ней людей.

Чаще всего деревянные опорные стойки крепят с помощью металлических кронштейнов к балкам перекрытия. Если же перекрытия бетонные, то стойки должны быть зафиксированы с помощью закладных болтов или кронштейнов, которые предварительно нужно забетонировать либо засверлить в перекрытие.

Далее можно переходить к установке поручня и больцев (металлических стержней с резьбовыми концами).

Между двумя стойками следует проложить поручень, который будет являться опорой для подвешиваемых на нее больцев. К ним, в свою очередь, будут крепиться ступени. Поручень работает на изгиб и принимает на себя нагрузку второй половины лестницы. Он должен быть изготовлен из металла и затем облицован деревом. Также поручень может быть сделан из клееной древесины с поперечным сечением.

Существует несколько способов крепления ступеней к больцам. Но правило в любом случае одно: передний край верхней ступени должен обязательно опираться на задний край нижней ступени через стойку из обрезка трубы, которая надета на больц. Сами больцы следует пропустить сквозь отверстия в ступенях (или через стальную пластину) и зафиксировать с помощью декоративных гаек с широкими шайбами.

Чаще всего подмости для выполнения лестницы не требуются. Сборку конструкции начинают с нижней ступени, прикрепив ее к больцам и косоуру (или к стене). Первая ступень нуждается в креплении не только к больцам, но и к опорной стойке. Часто это происходит потому, что первая ступень оказывает большое влияние на жесткость всего сооружения.

Вторая ступень в консольной части опирается передней кромкой на заднюю часть первой ступени. Для этого на стойку ограждения, идущую от задней кромки первой ступени, следует надеть распорную металлическую или деревянную втулку. Ее длина должна полностью соответствовать высоте подступенка. Чтобы соединение было неподвижным, рекомендуется воспользоваться контргайкой, накрученной на стойку со стороны верхней плоскости второй ступени. Задняя часть второй ступени должна быть подвешена к поручню на одном или нескольких больцах. Если все действия будут выполняться правильно, то опора получится надежной и противодействующей опрокидыванию ступени. Монтаж следующих ступеней нужно проводить в аналогичной последовательности до самого верха лестницы.

Если лестницу планируется возводить без тетивы, то в стену рекомендуется вставить эластичные прокладки и специальные больцы, на которые будут монтироваться ступеньки. Прокладки необходимы для уменьшения передачи ударной звуковой волны на стену.

Такое крепление имеет ряд преимуществ. Оно практически незаметно, а уровень шума, передаваемого на стены здания, значительно снижается. Благодаря отсутствию трущихся деревянных частей не возникает скрипа.

Крепление ступеней с помощью специальных больцев можно осуществлять не только к капитальным стенам, но и к перегородкам, а также тетиве. При монтаже с врезанием опорной части специального больца в ступень она должна быть рассчитана на скол древесины.

В противном случае рекомендуется использовать наружное крепление специального больца — под ступенью.

Самые красивые комбинированные лестницы показаны на этих фото:
