Предисловие
Если при выборе системы отопления вы предпочли теплый электрический пол, не лишним будет узнать, чем отличается кабельная конструкция от пленочной и в чем преимущества ультратонкой и нанотеплой разновидностей.

Если при выборе системы отопления вы предпочли теплый электрический пол, не лишним будет узнать, чем отличается кабельная конструкция от пленочной и в чем преимущества ультратонкой и нанотеплой разновидностей. Также вам предстоит ознакомиться с правилами выбора терморегулятора и датчика температуры, а также напольного покрытия, подходящего для выбранной системы.

Электрический теплый пол обогревает за счет электрокабеля, его разрешено монтировать в любом помещении. Преимуществом такой системы является возможность регулировки уровня тепла.

Электрический теплый пол может быть нескольких видов: кабельный, пленочный и стержневой. По принципу обогрева различают пол конвекционный и инфракрасный. Инфракрасный пол обладает рядом преимуществ: ионизируют воздух, но не сушат его, оказывают антиаллергенный эффект, равномерно распределяют тепло по высоте помещения.

В этой статье вы узнаете, какой электрический теплый пол лучше, как правильно выбрать ту или иную систему, и как её монтировать.

Какие бывают теплые электрические полы: отличия кабельной системы от пленочной

Кабельный теплый пол.

Данный тип электрических теплых полов подразумевает наличие нагревательных секций, матов и кабелей.

В устройство пола монтируется электрический нагревательный кабель, к которому через терморегулятор происходит подключение электричества. Внешне кабель похож на обычный, но он необходим для преобразования электрического тока в тепло. При этом важным техническим свойством нагревательных кабелей, на которое стоит обратить внимание, является выделение мощности на единицу длины кабеля. Нагревательный кабель в некотором роде похож на нагревательный элемент.

Секции кабельного пола устанавливаются в цементно-песчаную стяжку, а нагревательные маты — в слой плиточного клея на старую стяжку. В секциях и матах такой системы теплого электрического пола используется два типа кабеля: одножильный или двухжильный. При укладке одножильного кабеля оба конца необходимо вернуть в одну точку, а при монтаже двухжильного второй конец кабеля возвращать в исходную точку не нужно.

Пленочный теплый пол.

Отличие данного вида теплого электрического пола состоит в том, что в качестве нагревательного элемента в нем используется специальная пленка. Существуют два типа пленочного пола: углеродный и биметаллический.

Углеродный пол представляет собой резистивный элемент, вмонтированный между двумя слоями лавсановой пленки. Греющую пленку легко укладывать, поэтому ее можно использовать как в качестве основного, так и дополнительного отопления. Ее разрешено укладывать даже под чувствительные к температурному воздействию покрытия (ламинат, ковролин). При этом специальная заливка стяжки не требуется.

Монтаж пленочного электрического теплого пола своими руками легко осуществим даже во время косметического ремонта.

Максимальная температура для деревянных покрытий на теплый пол составляет 28 °С. Если она будет выше, то со временем дерево может начать сохнуть.

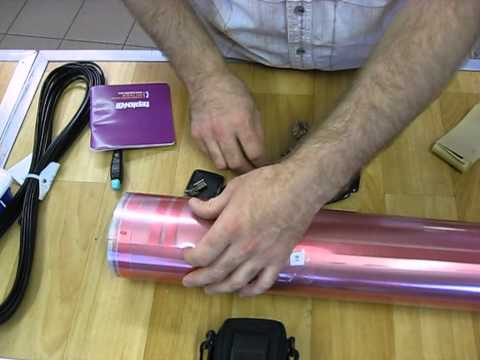

Биметаллический пол — тонкая пленка из полиуретана, внутри которой располагается двухслойное соединение. Нижний слой представляет собой сплав алюминия с добавками, а верхний — сплав меди (также с добавками).

Пленка скручивается в рулон, разделенный на квадратные секции (0,58 м х 0,54 м), которые можно разрезать. Структурно они состоят из разомкнутой токоведущей шины, которая располагается по краям и соединена зигзагообразным проводником толщиной 1 мм и с шагом в 1 мм.

Как показано на фото, пленка такого электрического теплого пола подходит для укладки под декоративные покрытия (ковролин, ламинат, линолеум):

Однако эта пленка не предназначена для монтажа под керамическую плитку. Рекомендованная температура на терморегуляторе составляет 27 °С.

Ниже описано, какие ещё бывают теплые электрические полы и в чем их отличия.

Разновидности теплых электрических полов: характеристики и преимущества

Улътратонкий теплый пол.

Часто при монтаже системы «теплый пол» для устройства стяжки невозможно увеличить толщину пола даже на несколько сантиметров. Тогда рекомендуется использовать ультратонкий теплый пол, который представляет собой электрическую кабельную систему на основе нагревательного мата. Такой мат укладывается прямо в раствор для крепления плитки и не требует залива цементно-песчаной стяжки.

Подобная сверхтонкая разновидность теплого электрического пола используется только в качестве дополнительного средства обогрева при наличии основной системы отопления.

В состав системы ультратонкого теплого пола входят одножильный или двухжильный нагревательные маты, терморегулятор с датчиком контроля нагрева пола и гофрированная трубка для его монтажа (длина — 1,5м).

Пленочный нано-теплый пол.

В основе электрической системы «теплый пол» может быть не только кабель, но и нагревательная пленка. Принцип работы такого пола аналогичен кабельному: благодаря протеканию тока по проводнику происходит нагревание пленки и, соответственно, напольного покрытия.

В последнее время появилось большое количество новинок среди пленочных теплых полов, в том числе и созданных с применением нанотехнологий.

В отличие от других видов пленочного пола, где используются карбоновые проводники, в нано-полу проводником является металл. Это один из лучших видов теплого электрического пола, его преимуществом является равномерный и быстрый прогрев поверхности. Благодаря расположению проводников с шагом 1 мм нагрев пленки происходит равномерно по всей площади.

Такой пол прост в монтаже. Устанавливается он под напольные покрытия, которые кладутся без стяжки и клея (например, ковролин, ламинат, линолеум или паркетная доска).

Еще одним преимуществом пленочного электрического нано-пола является то, что он не поднимает уровень поверхности, так как толщина пленки составляет около 1 мм.

В состав комплекта пленочного теплого нано-пола входят: нагревательная пленка, зажим, скотч для изоляции и концевых соединений, изоляционная и сервисная коробки и монтажный провод. Отдельно предстоит выбрать только терморегулятор.

Основная характеристика теплого электрического нано-пола – простота исправления повреждений: если нагревательный кабель по какой-либо причине впоследствии будет неисправен, не стоит задумываться о смене всей системы. С помощью специального оборудования можно локализовать место повреждения, вскрыть покрытие пола и установить ремонтную муфту.

Нагревательные кабели в системе отопления «теплый электрический пол»

Главным элементом теплого пола является нагревательный кабель, необходимый для преобразования, протекающего по нему электрического тока в тепло.

Во время работы теплого пола он может нагреваться до 60-70 °С, а материалы изоляции и оболочки выдерживают температуры выше 10 С.

От надежности нагревательной системы и муфты, соединяющей холодные провода с нагревательным кабелем, зависит срок службы всей системы «теплый пол». Как правило, он составляет не менее 15-20 лет.

Наиболее распространенными являются одножильная и двухжильная экранированные конструкции резистивных нагревательных кабелей. Нагревательная система из одножильного кабеля содержит две муфты и два «холодных конца». Система с двухжильным кабелем на одном конце армируется концевой заглушкой, а на другом находится муфта и «холодный конец». Схема укладки двухжильного кабеля более простая.

Далее вы узнаете, как выбрать электрический теплый пол, соблюдая все правила.

Правила выбора системы «теплый электрический пол»

При выборе системы «теплый электрический пол», необходимо учитывать следующие факторы:

  • будет ли теплый пол использоваться только в качестве подогрева, или он полностью заменит систему отопления;
  • особенности помещения;
  • мощность электропроводки;
  • какой вид термостата необходим;
  • теплоизоляцию какого вида предпочтительнее использовать в данном помещении;
  • стоимость нагревательного кабеля.

Различные системы предназначены для установки на определенную площадь. При этом нужно учитывать, что нагревательную секцию помещают на расстоянии 10-20 см от стен для того, чтобы расположить в этой зоне мебель. Поэтому площадь обогрева следует определять с вычетом неотапливаемых зон.

Рассчитывая мощность, стоит обратить внимание на особенности помещения: первый или последний этаж, большое остекление, покрытие пола толстыми плитами керамогранита и т. п. В таких случаях требуется увеличение мощности системы. Что касается деревянного пола или паркетной доски, то из-за низкой теплопроводности дерева стандартной удельной мощности теплого пола может быть недостаточно. Но ее также не следует излишне увеличивать, так как под деревянным покрытием в пространстве между лагами температура на поверхности кабеля, как правило, повышается и происходит нежелательный нагрев дерева.

Следующий раздел статьи посвящен тому, какой лучше выбрать датчик температуры и терморегулятор для теплого электрического пола.

Как выбрать датчик температуры и терморегулятор для теплого пола

Правила выбора датчика температуры.

Различают два типа датчиков температуры — пола и воздуха. Выбор, как правило, делают в зависимости от того, показания какого датчика учитываются при работе всей системы.

Если теплый пол предназначен только для поддержания комфортной температуры пола, то целесообразно использовать датчик пола. Если важна температура воздуха и система заменяет основное отопление, то необходим датчик воздуха.

При монтаже терморегулятора с датчиком температуры воздуха для получения наиболее точных данных рекомендуется выбирать место установки, учитывая воздушные потоки и возможные сквозняки.

Правила выбора терморегулятора.

Задача терморегулятора — обеспечивать поддержание или регулирование в помещении нужной температуры.

Согласно нормам предельно допустимая мощность бытовых терморегуляторов для теплого пола составляет 3 кВт.

Не рекомендуется устанавливать программируемый терморегулятор в ванной или туалете, так как мощность системы там, как правило, небольшая (не более 400 Вт), а отрегулировать настройку по времени включения и выключения проблематично: так как понадобится помещение может в любое время суток. Программируемые терморегуляторы подходят для использования в таких помещениях, как спальня или гостиная.

Также лучше не использовать дешевые «электромеханические» терморегуляторы, которые отличаются неточностью своего биметаллического термочувствительного элемента.

Наиболее популярны комнатные электронные термостаты с датчиком пола. Они отличаются простотой в использовании и надежностью.

Для обогрева зонированных помещений, например, кухни-столовой или гостиной-столовой, рекомендуется обратить внимание на терморегулятор с управлением по двум независимым датчикам пола. Особенно это актуально при использовании разных типов напольного покрытия с различными теплопроводящими характеристиками.

Режимом обогрева можно управлять с помощью одного контроллера. Один такой теплопорт может независимо управлять двумя зонами обогрева.

В каждой зоне можно задавать программу подогрева на неделю. Последние новинки техники оснащены возможностью управления контроллером через СМС-сообщения.

Правила выбора покрытия для электрического теплого пола

В соответствии с правилами выбора напольного материала следует учитывать его теплопроводность. Чем она выше, тем более выраженным будет эффект от работы теплого пола и меньше времени уйдет на его прогрев. Наиболее универсальными материалами для покрытия теплого электрического пола являются керамическая плитка и натуральный камень.

Если система «теплый пол» является основным видом отопления в помещении, то следует использовать покрытие только с высоким коэффициентом теплопроводности. Не рекомендуется производить монтаж системы «теплый пол» под паркет, доски, а также пробку.

Если у напольного покрытия низкая теплопроводность, то система будет не столько отдавать тепло, сколько предотвращать его потерю через пол. Для ее обустройства в данном случае будет необходимо залить стяжку толщиной 50-80 мм, а удельная мощность системы должна составлять 80 Вт/м2.

Обеспечение безопасности теплого пола

Для обеспечения безопасности при монтаже электрического теплого пола должны быть выполнены определенные требования. Необходимо использовать только экранированный нагревательный кабель, где сечение экрана по меди должно быть эквивалентно 1 мм2. В квартире должно быть заземление с сопротивлением растекания не более 4 Ом, а на щитке следует установить УЗО (устройство защитного отключения), рассчитанное на ток утечки не более 10 мА.

Необходимо, чтобы разводка питания для системы «теплый пол» была проложена отдельно от осветительной сети. Не рекомендуется самостоятельно выполнять работы по установке электрического оборудования, лучше доверить это квалифицированному электрику.

Не стоит забывать и о том, что для монтажа системы «теплый пол» необходимо приобретать только сертифицированную продукцию, которая прошла многократные испытания.

Что касается влияния электрического и магнитного поля при работе системы, то при наличии экранированного кабеля напряженность электрического поля минимальна и является абсолютно безопасной. Параметры напряженности магнитного поля также ничтожны. Но для помещений с постоянным или длительным пребыванием в них людей (например, в детских комнатах или спальне) рекомендуется использовать двухжильные нагревательные кабели.

Далее описано, какой теплый электрический пол выбрать для разных типов помещений.

Теплые электрические полы в разных типах помещений

Теплый пол в ванной комнате.

Ванная комната считается наиболее популярным местом для установки системы «теплый пол».

Чаще всего в роли напольного покрытия выступает плитка или керамогранит, из-за которого пол становится холодным. Поэтому только с помощью теплых полов можно легко устранить эту проблему.

Керамическая плитка, обладая высокой теплопроводностью, прекрасно пропускает тепло от системы нагрева.

Как правило, в ванной комнате установочная мощность теплого пола на 1 м2 составляет 140-160 Вт. Этого обычно достаточно, чтобы быстро устранить образующуюся на полу влагу.

Для монтажа системы подходят как одножильные, так и двухжильные нагревательные секции. Они укладываются в слой бетонной стяжки. Также можно установить тонкие нагревательные маты, не требующие стяжки, которые укладываются сразу под керамическую плитку.

Теплый пол на кухне.

В последнее время большой популярностью в качестве напольного покрытия на кухне стала пользоваться керамическая плитка или керамогранит (особенно выполненные под фактуру натурального дерева).

Для достижения наибольшего комфорта в таких случаях также рекомендуется использовать систему «теплый пол».

Нередкими стали и случаи полного отказа от водяного отопления на кухне в пользу данной системы.

Обычно установочная мощность на 1 м2 на кухне составляет 110-130 Вт (при условии, что присутствует еще и центральное отопление), а в случае, когда теплый пол является единственной системой отопления, — 180-200 Вт.

Для монтажа системы «теплый пол» на кухне подходят как одножильные, так и двухжильные нагревательные секции.

Теплый пол в прихожей.

В прихожей систему «теплый пол» устанавливают, как правило, для быстрого устранения влаги от мокрой обуви.

Обычно установочная мощность на 1 м2 составляет 120-140 Вт. Нагревательные секции для пола в прихожей ничем не отличаются от тех, которые устанавливают на кухне.

Теплый пол на балконе и лоджии.

Если имеется возможность, многие люди стараются объединить балкон или лоджию с общей площадью квартиры. Нередко их переоборудуют в небольшой кабинет, утеплив данное помещение.

В таком случае не обойтись без устройства теплого пола. Но при его установке не следует забывать о том, что необходимы также теплые рамы со стеклопакетами и утепление внешних стен. Тогда температура зимой внутри помещения не будет опускаться ниже 18 °С.

В качестве основного нагревательного элемента на балконе или лоджии можно использовать инфракрасный пленочный теплый пол. Его преимущества по сравнению с другими системами отопления очевидны. Он наиболее экономичен в плане потребления электроэнергии. Такой пол выделяет тепло, не сжигая воздух. Есть возможность контролировать температуру с помощью терморегуляторов.

Как уложить теплый пол своими руками: технология монтажа системы (с фото и видео)

Система «теплый пол» состоит из нагревательной секции, термостата с датчиком температуры, специальных аксессуаров для облегчения и ускорения монтажа (монтажная лента, гофрированная пластиковая трубка и т. п.), теплоизоляции.

Монтаж системы осуществляется на выровненный и очищенный черновой пол, на который предварительно уложена теплоизоляция, а поверх нее закреплена монтажная лента.

Именно с помощью такой ленты происходит крепление нагревательной секции. Для соединения с термостатом «холодные концы» необходимо вывести на стену. Предварительно следует определить место установки термостата, а затем уложить рядом с ним между двумя нитками нагревательного кабеля гофрированную трубку для установки датчика температуры.

Перед тем как уложить электрический теплый пол, рекомендуется сделать предварительный эскиз укладки, на котором должны быть указаны места расположения муфты и термодатчика. При возможном повреждении системы (например, при последующем ремонте) эта схема будет очень полезной.

До того как укладывать теплый электрический пол своими руками, нагревательную секцию необходимо проверить на целостность с помощью обычного тестера. Затем следует приступить к заливке цементно-песчаной стяжки, толщина которой не должна превышать 3 см. Для полного затвердевания стяжки по требованию СНиП необходимо не менее 28 дней. Только после этого можно включать установленную систему «теплый пол». Также непосредственно перед включением рекомендуется с помощью специального тестера проверить целостность нагревательной секции. При первом включении желательно прогреть стяжку в течение суток для того, чтобы испарилась оставшаяся влага.

При использовании специальных сухих смесей для теплых полов вместо цементно-песчаной стяжки времени на затвердевание требуется гораздо меньше. Сухие смеси предпочтительнее использовать, если толщина стяжки будет составлять более 5 см, так как при неравномерном застывании могут появиться трещины.

В соответствии с технологией монтажа электрического теплого пола важно правильно выбрать и установить теплоизоляцию. Благодаря ее использованию можно сэкономить до 30% расходов на эксплуатацию. Особенно необходима установка теплоизоляции в случае, если теплый пол является основной системой отопления в помещении. В таких случаях рекомендуется использовать твердые пенополистирольные плиты толщиной 5-10 см. Поверх плит обязательно следует уложить парогидроизоляцию и залить «плавающую» стяжку, при которой раствор кладется не на поверхность основания, а на слой тепло- и/или звукоизоляционного материала.

Как показано на фото, если при монтаже электрического теплого пола нет возможности уложить толстый слой теплоизоляции, то рекомендуется использовать фольгированные материалы толщиной от 3 до 10 мм:

Благодаря их применению можно сэкономить до 20% электроэнергии. При этом нужно, чтобы материалы поверх фольги были проложены лавсаном, иначе слой фольги из-за наличия щелочной среды после заливки стяжки разрушится в течение месяца.

Монтаж электрического теплого пола запрещено производить при повышенной влажности и температуре ниже 0 С.

Чтобы укладывать теплый электрический пол так, как предполагает правильная технология, при монтаже системы нельзя перегибать термопленку на 90° на участке шириной 5 см, а также накладывать ее полосы друг на друга. Прежде чем подключить пленку к сети, необходимо проверить линии отреза, изоляцию контактов, а также напряжение в сети. Категорически запрещено устанавливать и ремонтировать терморегулятор, не отключив напряжение.

На этом видео показано, как выполняется монтаж теплого электрического пола:

Технология укладки электрического пола: армирование стяжки

Для дополнительной прочности и жесткости, а также с целью предотвращения образования трещин на теплоизоляцию необходимо укладывать металлическую сетку.

Армирование стяжки нужно при монтаже основного отопления посредством кабельной системы, а также при установке теплого пола на лоджии, где используется такая же конструкция пола, как и при основном обогреве.

Если нагревательные маты монтируются без залива стяжки, теплоизоляция не нужна, в противном случае может наблюдаться растрескивание клеевого слоя небольшой толщины.

Соблюдая технологию укладки электрического теплого пола с кабельными системами обогрева, следует обратить внимание на то, чтобы нагревательный кабель не соприкасался с гидроизолирующим материалом.

Способы крепления секции и мата Нагревательные секции крепятся с помощью специальной монтажной ленты, которая бывает двух видов (с шагом 25 мм и 17 мм).

Во время укладки электрического теплого пола своими руками, для того чтобы обеспечить равномерный шаг и плотное прилегание кабеля к стяжке, ее необходимо разложить отрезками по площади обогрева на расстоянии от 50 см до 1 м друг от друга. Монтажную ленту следует закрепить на полу с помощью гвоздей или жидкого клея.

По правилам укладки теплого электрического пола нагревательный кабель разрешено закреплять на армирующей сетке, а нагревательные маты и вовсе не требуют крепления к полу, они могут быть зафиксированы с помощью алюминиевой самоклеящейся ленты.

Правила укладки электрического теплого пола своими руками на балконе

При укладке электрического теплого пола на балконе или лоджии важно соблюдать последовательность. Во-первых, в стыках необходимо с помощью металлизированного скотча приклеить пароизоляционный слой. При этом нужно следить за тем, чтобы его стыки не были угловыми, иначе в помещение будет проникать холодный воздух. Далее должен идти слой утеплителя для создания эффекта термоса с целью предотвращения утечки тепла из помещения. Также это необходимо для того, чтобы при уличной температуре -20 °С не возникало конденсата на полу по контуру замерзания.

Кабельные системы обогрева или электрические маты не рекомендуется использовать для создания теплого пола на балконе. Это невозможно, потому что цементно-песчаная стяжка в таких помещениях может быть толщиной не более 45 мм, в противном случае может возникнуть нагрузка на плиту перекрытия. Установочная мощность на 1 м2 пола на балконе или лоджии при наличии батареи центрального отопления составляет 150-180 Вт. А в случае, когда теплый пол является единственной системой отопления, — 180-250 Вт.

Технология укладки электрического теплого пола предполагает укладку под нагревательный кабель слой теплоизоляции твердых сортов, например, пенопласт толщиной не менее 3 см. Делается это в целях экономии электроэнергии.

В соответствии с правилами монтажа, для установки системы на балкон или лоджию подойдут как одножильные, так и двухжильные нагревательные секции, а также тонкие нагревательные маты, не требующие стяжки.

А теперь посмотрите видео монтаж электрического теплого пола своими руками на балконе или лоджии:
